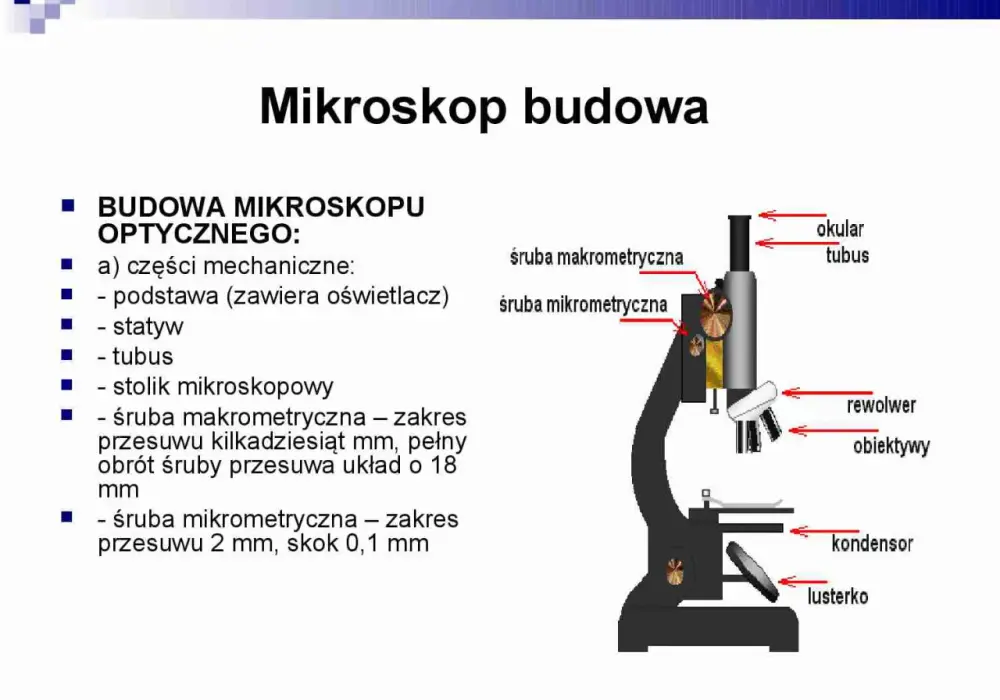

Budowa mikroskopu elektronowego bywa myląca, bo na pierwszy rzut oka przypomina bardziej miniaturowe laboratorium niż klasyczny mikroskop. W tym artykule rozkładam cały układ na części: od źródła elektronów i soczewek po próżnię, detektory i przygotowanie próbki biologicznej. Pokazuję też, dlaczego SEM i TEM działają inaczej, gdzie najczęściej popełnia się błędy przy interpretacji obrazu i kiedy ta technika naprawdę daje przewagę nad mikroskopem świetlnym.
Najważniejsze elementy, które decydują o obrazie i użyteczności mikroskopu
- Elektrony zastępują światło, a ich tor prowadzą soczewki elektromagnetyczne.
- Wysoka próżnia nie jest dodatkiem, tylko warunkiem poprawnej pracy całego układu.
- SEM pokazuje głównie powierzchnię, a TEM pozwala zajrzeć do wnętrza cienkiego preparatu.
- W biologii przygotowanie próbki bywa ważniejsze niż samo powiększenie.
- Najczęstszy błąd to mylenie dużego powiększenia z realną rozdzielczością.
- Obraz elektronowy trzeba czytać ostrożnie, bo artefakty potrafią wyglądać jak prawdziwe struktury.
Jak wygląda konstrukcja mikroskopu elektronowego i za co odpowiada każdy moduł
Jeśli rozłożyć taki aparat na logiczne części, wszystko staje się prostsze. W praktyce patrzę na niego jak na układ pięciu współpracujących bloków: źródła elektronów, kolumny soczewek, komory próbki, systemu próżniowego i detektorów. Każdy z nich ma inne zadanie, ale jeden słaby element potrafi obniżyć jakość całego obrazu.
Źródło elektronów
To tutaj powstaje wiązka, która zastępuje światło. Najczęściej spotyka się emiter termiczny albo źródło o emisji polowej, jeśli urządzenie ma dawać stabilniejszą i węższą wiązkę. W biologii ma to znaczenie, bo im lepiej kontrolowana wiązka, tym łatwiej uzyskać obraz o wyższej rozdzielczości i mniejszym zniekształceniu.
Soczewki elektromagnetyczne
W mikroskopie elektronowym nie ma szklanych soczewek. Zamiast nich działają soczewki elektromagnetyczne, czyli układ cewek wytwarzających pola, które ogniskują elektrony. To kluczowy moment całej konstrukcji: wiązka musi zostać zawężona, poprowadzona przez próbkę, a potem odpowiednio „zebrana” przez kolejne soczewki obrazujące.
Komora próbki
To miejsce, w którym umieszcza się preparat i ustawia jego położenie z dużą precyzją. W nowoczesnych mikroskopach stolik próbki pozwala przesuwać ją w kilku osiach, obracać i zmieniać wysokość. Przy obserwacjach biologicznych ma to ogromne znaczenie, bo nawet niewielkie odchylenie może zmienić interpretację struktur, zwłaszcza przy analizie powierzchni lub cienkich przekrojów.
System próżniowy
Bez próżni elektronów nie da się prowadzić w sensowny sposób. Gdyby wiązka przechodziła przez zwykłe powietrze, elektrony zderzałyby się z jego cząsteczkami i traciły energię. Dlatego aparat musi mieć szczelny układ pomp i komór, który utrzymuje warunki sprzyjające stabilnemu torowi wiązki oraz ogranicza zanieczyszczenie próbki.
Detektory i zapis obrazu
Na końcu sygnał trzeba zamienić na obraz widoczny dla człowieka. W zależności od rodzaju mikroskopu rejestruje się elektrony odbite, wtórne albo te, które przeszły przez próbkę. To właśnie detektory decydują o tym, czy zobaczysz topografię powierzchni, kontrast materiałowy, czy szczegóły ultrastruktury komórki. Dobrze ustawiony detektor często robi większą różnicę niż samo zwiększanie powiększenia.
Ta konstrukcja pokazuje, że nie chodzi o jeden „mocniejszy mikroskop”, ale o precyzyjny system oparty na fizyce wiązki elektronowej. Gdy rozumie się te moduły, dużo łatwiej odróżnić, co na obrazie jest prawdziwą strukturą, a co wynika z trybu pracy aparatu.
Czym różni się SEM od TEM i który z nich lepiej pokazuje strukturę biologiczną
Najwięcej nieporozumień wynika z tego, że oba typy wrzuca się do jednego worka. W praktyce odpowiadają na inne pytania badawcze. Jeden jest lepszy do patrzenia na powierzchnię i kształt, drugi do analizy wnętrza bardzo cienkiego preparatu.
| Cecha | SEM | TEM |
|---|---|---|
| Co pokazuje | Powierzchnię i topografię próbki | Wnętrze bardzo cienkiego preparatu i ultrastrukturę |
| Jaki jest obraz | Efekt trójwymiaropodobny, dobry do oceny kształtu | Obraz płaski, ale bardzo szczegółowy |
| Wymagania wobec próbki | Muszą być suche i zwykle przewodzące po napyleniu | Próbka musi być bardzo cienka, zwykle w skali dziesiątek nanometrów |
| Najczęstsze zastosowanie w biologii | Powierzchnia komórek, pyłki, naskórek roślin, owady, biofilmy | Błony komórkowe, organelle, wirusy, przekroje tkanek |
| Co bywa ograniczeniem | Ładowanie próbki i konieczność napylania | Trudna preparatyka i mała grubość materiału |
Jeżeli moim celem jest pokazanie, jak wygląda powierzchnia liścia, skrzydełko owada albo granula mineralna w próbce biologicznej, wybieram SEM. Jeśli chcę zobaczyć mitochondria, błony lub układ błon wewnątrz komórki, potrzebuję TEM. To rozróżnienie jest fundamentalne, bo od niego zależy cała dalsza preparatyka i sposób interpretacji obrazu.
Właśnie dlatego dobór techniki nie jest detalem technicznym, tylko decyzją o tym, jakie pytanie badawcze zadaję materiałowi. A to prowadzi prosto do kolejnej kwestii, czyli przygotowania próbki.
Jak przygotowuje się próbkę biologiczną do obserwacji
W mikroskopii elektronowej przygotowanie materiału jest często trudniejsze niż sama obserwacja. W biologii nie ogląda się zwykle żywej, wodnistej próbki bezpośrednio, ponieważ próżnia i wiązka elektronów szybko ją niszczą. Dlatego cała procedura ma jeden cel: zachować możliwie wierny obraz struktury, a jednocześnie dopasować materiał do warunków pracy aparatu.
Przygotowanie do SEM
- Utrwalenie próbki, aby zatrzymać jej strukturę w możliwie naturalnym stanie.
- Odwodnienie, bo w komorze próżniowej woda jest problemem.
- Suszenie, często w sposób ograniczający deformacje, na przykład przez suszenie w punkcie krytycznym.
- Umieszczenie próbki na stoliku i napylenie cienką warstwą przewodzącą, zwykle złota, palladu albo węgla.
To napylenie jest ważniejsze, niż wielu osobom się wydaje. Bez niego powierzchnia może się ładować elektrostatycznie, a obraz zacznie „pływać”, tracić kontrast albo pokazywać artefakty przypominające fałdy i pęknięcia. W biologii miękkiej, na przykład przy tkankach lub biofilmach, właśnie ten etap najczęściej przesądza o jakości wyniku.
Przeczytaj również: Co to jest wektor w biologii i jak wpływa na inżynierię genetyczną
Przygotowanie do TEM
- Utrwalenie struktury komórkowej.
- Odwadnianie i zatopienie materiału w żywicy lub innym medium wspierającym cięcie.
- Cięcie ultracienkich skrawków, zwykle rzędu 50-100 nm.
- Kontrastowanie z użyciem związków zwiększających widoczność struktur bogatych w elektrony.
Tu precyzja ma ogromne znaczenie. Jeśli skrawek będzie zbyt gruby, elektrony nie przejdą przez niego równomiernie, a obraz stanie się nieczytelny. Jeśli przygotowanie było zbyt agresywne, część ultrastruktury może się skurczyć albo zdeformować. Z mojego doświadczenia właśnie ten etap najbardziej odróżnia dobre laboratorium od przeciętnego.
W praktyce przygotowanie próbki pokazuje, że mikroskopia elektronowa nie jest metodą „podłącz i oglądaj”. To proces, w którym jakość preparatu decyduje o tym, czy obraz będzie naukowo użyteczny. I dokładnie dlatego trzeba rozumieć fizyczne ograniczenia całego systemu.
Dlaczego próżnia i soczewki elektromagnetyczne są tak ważne
Tu właśnie widać, że to nie jest zwykły, mocniejszy mikroskop. Elektrony są wrażliwe na zderzenia z cząsteczkami powietrza, więc bez próżni ich tor szybko by się rozmył. W zwykłym świetle problemem byłaby dyfrakcja, a tutaj dochodzi jeszcze rozpraszanie przez gaz, ładunki na próbce i podatność wiązki na najmniejsze zakłócenia.
Soczewki elektromagnetyczne rozwiązują inny problem: pozwalają ogniskować wiązkę elektronów, która nie zachowuje się jak promień światła. Dzięki temu można uzyskać bardzo małą plamkę na próbce i rejestrować detale niedostępne dla mikroskopu optycznego. Standardowy mikroskop świetlny kończy swoją użyteczność mniej więcej w okolicach granicy 200 nm rozdzielczości, podczas gdy instrumenty elektronowe schodzą do skali pojedynczych nanometrów, a w sprzyjających warunkach nawet niżej.
To jednak ma swoją cenę. Im bardziej zawężasz wiązkę, tym bardziej rośnie ryzyko uszkodzenia próbki. W biologii szczególnie widać to przy materiałach wrażliwych na promieniowanie, cienkich strukturach komórkowych i delikatnych błonach. Dlatego parametry pracy, takie jak napięcie przyspieszające, natężenie wiązki czy czas ekspozycji, nie są dodatkiem technicznym, lecz realnym kompromisem między jakością obrazu a stanem próbki.
Warto też pamiętać o stabilności całego układu. Drgania stołu, zanieczyszczona próżnia, źle skalibrowana wiązka albo nieliczona elektrostatyka potrafią zepsuć obraz nawet wtedy, gdy sam aparat jest bardzo dobry. Z punktu widzenia użytkownika liczy się więc nie tylko konstrukcja, ale też dyscyplina pracy przy urządzeniu.
Najczęstsze błędy w interpretacji obrazów elektronowych
To jeden z tych tematów, które szczególnie lubię poruszać, bo wiele nieporozumień wynika nie z samego sprzętu, ale z odczytu wyniku. Obraz elektronowy bywa bardzo sugestywny, a mimo to łatwo go źle zinterpretować.
- Mylenie powiększenia z rozdzielczością - duży zoom nie oznacza automatycznie większej ilości informacji.
- Branie efektu 3D za prawdziwą geometrię - szczególnie w SEM obraz powierzchni jest sugestywny, ale nadal wynika z sygnału elektronowego.
- Traktowanie wszystkich ciemnych i jasnych obszarów jak naturalnych struktur - część kontrastu pochodzi z preparatyki, a nie z biologii próbki.
- Ignorowanie artefaktów odwodnienia - skurcze, pęknięcia i zapadnięcia mogą być skutkiem przygotowania, nie cechą materiału.
- Założenie, że obraz jest „kolorowy” w sensie biologicznym - większość barw jest nadawana sztucznie na potrzeby prezentacji.
- Nieczytanie skali - bez niej łatwo przecenić lub zaniżyć wielkość obserwowanej struktury.
W biologii szczególnie zdradliwe są artefakty związane z utrwalaniem i suszeniem. W praktyce oznacza to, że dwa obrazy tej samej próbki mogą wyglądać zupełnie inaczej, jeśli przygotowano je różnymi metodami. Dlatego zawsze pytam nie tylko „co widać?”, ale też „jak to przygotowano?”. Bez tej informacji interpretacja jest niepełna.
Co ta technika daje biologom, nauczycielom i organizatorom wydarzeń naukowych
W biologii mikroskopia elektronowa nie służy wyłącznie do oglądania ładnych obrazów. Jej największa wartość polega na tym, że pozwala zobaczyć to, co dla mikroskopu świetlnego pozostaje ukryte: ultrastrukturę komórki, drobne elementy powierzchni, relacje między tkanką a otoczeniem oraz różnice, które mają znaczenie diagnostyczne lub badawcze.
W dydaktyce i na konferencjach ta technika działa jeszcze lepiej, jeśli obraz jest dobrze opowiedziany. Sama fotografia komórki nie wystarczy. Trzeba od razu pokazać, czy patrzymy na SEM czy TEM, jak przygotowano próbkę, jaka jest skala i czego obraz nie może nam powiedzieć. To właśnie ten kontekst odróżnia wartościową prezentację od przypadkowego slajdu z dużym powiększeniem.
- Jeśli chcesz pokazać morfologię powierzchni, wybieraj SEM.
- Jeśli interesuje cię wnętrze komórki, potrzebujesz TEM i cienkiego preparatu.
- Jeśli zależy ci na wiarygodności wyniku, dopilnuj preparatyki równie mocno jak samego pomiaru.
- Jeśli tworzysz materiał edukacyjny, dodaj skalę, opis trybu pracy i krótką interpretację.
Coraz większe znaczenie zyskuje też mikroskopia kriogeniczna, bo pozwala lepiej zachować stan zbliżony do naturalnego. To ważny kierunek zwłaszcza tam, gdzie klasyczne odwodnienie zbyt mocno zmienia strukturę próbki. Dla biologii oznacza to jedno: im lepiej rozumiemy ograniczenia metody, tym lepsze i uczciwsze wnioski wyciągamy z obrazu.
